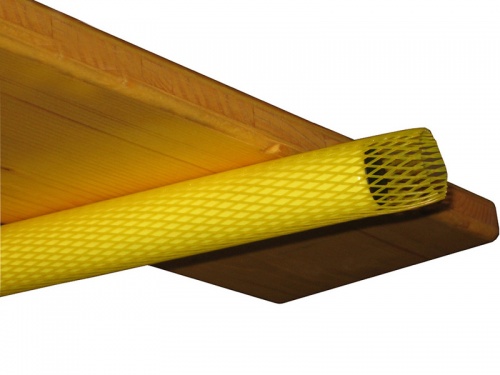

Gaine filet pour huilage
Pour les tubes d’un diamètre d’env. 20 à 40 mm.
Pour les tubes supports des séries B, C, R et Quercus.
Idéal pour les pièces fraîchement huilées : les minuscules points de contact sur les tubes accélèrent le séchage et ne laissent quasiment aucune marque.
Pour les tubes supports des séries B, C, R et Quercus.
Idéal pour les pièces fraîchement huilées : les minuscules points de contact sur les tubes accélèrent le séchage et ne laissent quasiment aucune marque.
1 UE = 2 bobines de 50 m
Photo utilisateur
Traverses pour montage mural
Un jeu de traverses JOWI pour le montage mural se compose d’une traverse supérieure et d’une traverse inférieure d’une longueur de 1 410 mm. La longueur des traverses avec équerres de fixation est d’env. 1 510 mm.
Selon la distance de montage, il est possible d’utiliser des montants en i amovibles des types B, C ou R.
Encombrement réduit :
Une étagère murale prend nettement moins de place qu’un chariot à étagères.
Domaine d′utilisation :
Les étagères murales sont utilisées pour le stockage. Elles offrent également une solution pratique lorsque la configuration du bâtiment, par ex. des différences de niveau ou les dimensions des portes, ne permet pas l’utilisation de chariots à étagères.
Remarque relative au montage :
largeur libre entre les traverses : pour les montants en i de type R : 1 520 mm ;
pour les montants en i des types B et C : 1 435 mm
Le montage est à la charge du client. Les traverses sont fournies sans fixations. Celles-ci doivent être sélectionnées en fonction de la nature du mur.
Selon la distance de montage, il est possible d’utiliser des montants en i amovibles des types B, C ou R.
Encombrement réduit :
Une étagère murale prend nettement moins de place qu’un chariot à étagères.
Domaine d′utilisation :
Les étagères murales sont utilisées pour le stockage. Elles offrent également une solution pratique lorsque la configuration du bâtiment, par ex. des différences de niveau ou les dimensions des portes, ne permet pas l’utilisation de chariots à étagères.
Remarque relative au montage :
largeur libre entre les traverses : pour les montants en i de type R : 1 520 mm ;
pour les montants en i des types B et C : 1 435 mm
Le montage est à la charge du client. Les traverses sont fournies sans fixations. Celles-ci doivent être sélectionnées en fonction de la nature du mur.
Jeu de traverses pour montage mural avec montant en i R900
Attelage
Couplage de chariots
Il est également possible de coupler deux chariots à bras de même série à l’aide d’un attelage. Vous pouvez ainsi disposer d’une longueur supplémentaire ou utiliser les chariots séparément selon vos besoins. La longueur standard de l’attelage est de 0,3 m. Il est également disponible en longueurs spéciales jusqu’à 1,5 m.
Il est également possible de coupler deux chariots à bras de même série à l’aide d’un attelage. Vous pouvez ainsi disposer d’une longueur supplémentaire ou utiliser les chariots séparément selon vos besoins. La longueur standard de l’attelage est de 0,3 m. Il est également disponible en longueurs spéciales jusqu’à 1,5 m.
Attelage de 0,3 m
2 R660-2/1 à 7 niveaux avec attelage de 0,6 m
Pour plus de flexibilité, couplez !
Si vous transportez généralement des pièces courtes, mais que vous devez aussi transporter régulièrement des pièces longues, l’attelage vous offre davantage de flexibilité. Il permet de coupler 2 chariots à étagères en cas de besoin et d’augmenter ainsi la longueur des chariots en un tournemain. Lorsque vous n’avez plus besoin de cette longueur, il suffit de retirer l’attelage pour retrouver 2 chariots courts et pratiques.Rallonges
| UR23-0600 | UR29-0600 |
| Tube en acier sans soudure, enrobé de plastique | Tube en acier sans soudure, thermolaqué |
| Ø de tube 27 mm | Ø de tube 32 mm |
| Pour tube support Ø 23 mm - chariots à étagères série B | Pour tube support Ø 29 mm - chariots à étagères séries C et R |

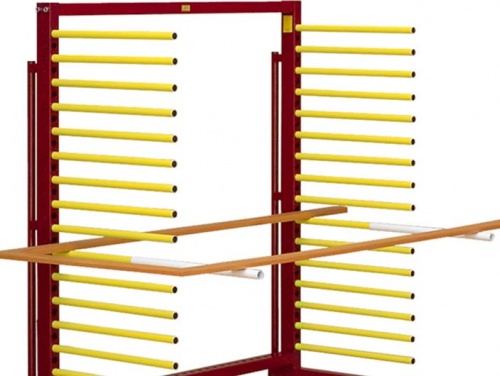

R660-2/0 à 16 niveaux et rallonges de tubes UR-29-0600 Tubes supports
Il est également possible de commander des tubes supports supplémentaires pour les chariots à étagères. Les tubes supports avec enrobage plastique sont disponibles dans les dimensions suivantes :
Série B : ø 23 mm - longueurs utiles : 590 mm (AR23-0590) + 780 mm (AR23-0780)
Séries C + R : ø 29 mm - longueurs utiles : 660 mm (AR29-0660), 770 mm (AR29-0770), 900 mm (AR29-0900), 1 100 mm (AR29-1100)
Les tubes supports sont également disponibles avec surface galvanisée ou revêtement résistant à la chaleur sur demande spéciale.
Série B : ø 23 mm - longueurs utiles : 590 mm (AR23-0590) + 780 mm (AR23-0780)
Séries C + R : ø 29 mm - longueurs utiles : 660 mm (AR29-0660), 770 mm (AR29-0770), 900 mm (AR29-0900), 1 100 mm (AR29-1100)
Les tubes supports sont également disponibles avec surface galvanisée ou revêtement résistant à la chaleur sur demande spéciale.
Montants en i
En fonction de vos besoins, vous pouvez compléter votre chariot à étagères à châssis fixe de série B, C ou R avec d’autres montants en i (avec ou sans tubes supports).
Lors de la commande, indiquez simplement le type de montant (B, C ou R) et le nombre de tubes supports requis ainsi que leur longueur.
Lors de la commande, indiquez simplement le type de montant (B, C ou R) et le nombre de tubes supports requis ainsi que leur longueur.
Insérer les montants en i dans la traverse supérieure,
puis les fixer dans la traverse inférieure
Commandes spéciales
Vous n’avez pas trouvé exactement ce dont vous avez besoin dans notre gamme de produits polyvalents ? Les commandes spéciales sont également possibles, dans la limite de nos capacités.
N’hésitez pas à nous envoyer votre demande. Nous serons ravis de vous faire parvenir une offre ! > Nous contacter maintenant !
Peinture spéciale :
la peinture de nos chariots à étagères et de transport peut être personnalisée (par ex. aux couleurs de votre société). Indiquez le n° RAL que vous souhaitez dans votre demande.
Revêtement résistant à la chaleur :
Votre chariot doit pouvoir entrer dans une étuve ou supporter des températures ambiantes élevées ? Indiquez la plage de température ainsi que les poids de charge maximaux dans votre demande.
Chargement robotisé :
Vous avez besoin d’un bord inférieur plus haut pour les systèmes de chargement ? Pas de problème ! Nous adaptons la hauteur du chariot à étagères afin que vous puissiez utiliser sa capacité maximale.
N’hésitez pas à nous envoyer votre demande. Nous serons ravis de vous faire parvenir une offre ! > Nous contacter maintenant !
Peinture spéciale :
la peinture de nos chariots à étagères et de transport peut être personnalisée (par ex. aux couleurs de votre société). Indiquez le n° RAL que vous souhaitez dans votre demande.
Revêtement résistant à la chaleur :
Votre chariot doit pouvoir entrer dans une étuve ou supporter des températures ambiantes élevées ? Indiquez la plage de température ainsi que les poids de charge maximaux dans votre demande.
Chargement robotisé :
Vous avez besoin d’un bord inférieur plus haut pour les systèmes de chargement ? Pas de problème ! Nous adaptons la hauteur du chariot à étagères afin que vous puissiez utiliser sa capacité maximale.
Blocage directionnel
Passer selon les besoins de la mobilité d′une roulette pivotante à la stabilité d′une roulette fixe : une fonction disponible en option pour tous les chariots de transport et les chariots à étagères des séries B, C et R.
Ne peut pas être installé en post-équipement.
Ne peut pas être installé en post-équipement.
En option : blocage directionnel
Chariot à étagères à châssis en T pour utilisation double face
Les chariots à étagères JOWI B, C et R peuvent être commandés au choix avec un châssis en T télescopique. Le châssis en T déployé offre la stabilité nécessaire pour permettre le chargement par l’arrière. Les chariots à étagères JOWI modèle Dabelju-VV sont équipés de série avec un châssis en T.Ne peut pas être installé en post-équipement.
R660-2/2 avec châssis en T – ici avec équipement spécial « blocage directionnel »
Quels points prendre en compte pour le châssis en T ?
Charge maximale admissible réduiteLa capacité de rangement étant presque doublée, la charge maximale admissible est réduite. Exemple : la charge maximale admissible d’un chariot à étagères standard R660-2/2 est de 500 kg. La charge maximale admissible d’un chariot à étagères R660T-2/2 en cas de chargement monoface est de 300 kg et de 400 kg au total en cas de chargement double face.
Encombrement plus élevé pour la manœuvre
Un chariot à étagères chargé des deux côtés nécessite plus de place pour la manœuvre et la mise en place. Les allées de circulation intérieure doivent être suffisamment larges pour le transport. Le chariot à étagères peut être tourné pour le chargement/déchargement par l’arrière, ou les pièces peuvent être portées de part et d’autre du chariot.
