Home | Chariots à étagères | Chariots à étagères Q | Modèles

Quercus - Conception modulaire pour les charges lourdes :

Système modulaire pour les charges jusqu’à 2 250 kg

Configurez le chariot à étagères Q JOWI selon vos exigences : L’assemblage des montants en L avec roulettes et tubes de support au moyen de traverses confère au chariot une grande stabilité. Afin d’augmenter la charge maximale des différents niveaux, il est possible d’ajouter des montants en i à placer librement sur toute la longueur du chariot.

Les roulettes jumelées de qualité assurent un maniement aisé du Quercus, même à pleine charge.

Quercus configuration 2/0

Les chariots à étagères JOWI Quercus en configuration 2/0 se composent de 2 montants en L avec tubes de support et roulettes. Les montants en L sont assemblés par 3 traverses (2 en option). 2 tubes de support par niveau.

Domaine d’utilisation :
Charge maximale par chariot 1 500 kg, profondeur utile de 640 mm à 1 380 mm et longueur de 800 mm à 6 000 mm
2 montants en L Q640 zoom
Q640-2/0 d'une longueur de 2 000 mm zoom

Caractéristiques techniques

Q - 2/0

MODÈLEQ640-2/0Q740-2/0Q880-2/0Q1080-2/0Q1380-2/0
Montants en L avec tubes de support22222
Montants en i avec tubes de support00000
Nombre de trous pour tubes de support par montant2525252525
Nombre de tubes par montant = niveaux (étages)9 (en option 7 ou 13)9 (en option 7 ou 13)9 (en option 7 ou 13)9 (en option 7 ou 13)9 (en option 7 ou 13)
Écartement174 mm en cas de 7 niveau
122 mm en cas de 9 niveaux
70 mm en cas de 13 niveaux		174 mm en cas de 7 niveaux
122 mm en cas de 9 niveaux
70 mm en cas de 13 niveaux		174 mm en cas de 7 niveaux
122 mm en cas de 9 niveaux
70 mm en cas de 13 niveaux		174 mm en cas de 7 niveaux
122 mm en cas de 9 niveaux
70 mm en cas de 13 niveaux		174 mm en cas de 7 niveaux
122 mm en cas de 9 niveaux
70 mm en cas de 13 niveaux
Fixation des tubes de support : Système d’emboîtement pour ajustement de l’écartementOUIOUIOUIOUIOUI
Diamètre des tubes de support34 mm34 mm34 mm34 mm34 mm
Longueur utile des tubes de support640 mm740 mm880 mm1 080 mm1 380 mm
Surface des tubes de supportgalvaniséegalvaniséegalvaniséegalvaniséegalvanisée
Charge maximale par tube de support / niveau avec 2 tubes de support60 / 120 kg*50 / 100 kg*42 / 84 kg*35 / 70 kg*27 / 54 kg*
Charge maximale du chariot complet1 500 kg*1 500 kg*1 500 kg*1 500 kg*1 500 kg*
Roulettes pivotantes à roulements à billes et bandage en polyuréthane moulé4 x Ø 200 mm4 x Ø 200 mm4 x Ø 200 mm4 x Ø 200 mm4 x Ø 200 mm
Nombre de roulettes à frein22222
Profondeur x hauteur en mm880 x 1 810980 x 1 8101 120 x 1 8101 320 x 1 8101 620 x 1 810
Longueurs en option en mm800 / 1 200 / 1 500/ 2 000/ 3 000/ 4 500/ 6 000800 / 1 200 / 1 500/ 2 000/ 3 000/ 4 500/ 6 000800 / 1 200 / 1 500/ 2 000/ 3 000/ 4 500/ 6 000800 / 1 200 / 1 500/ 2 000/ 3 000/ 4 500/ 6 000800 / 1 200 / 1 500/ 2 000/ 3 000/ 4 500/ 6 000
Structure en acier peinteRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpre
Livré partiellement prémonté en carton, L x l x H en mm
Poids net/brut en kg
8 cartons par palette, L x l x H en mm

* Conditions : répartition homogène de la charge, sans choc



Quercus configuration 3/0

Les chariots à étagères JOWI Quercus en configuration 3/0 se composent de 3 montants en L avec tubes de support et roulettes. Les montants en L sont assemblés par 3 traverses (2 en option). 3 tubes de support par niveau.

Domaine d’utilisation :
Charge maximale par chariot 2 250 kg, profondeur utile de 640 mm à 1 380 mm et longueur de 800 mm à 6 000 mm
3 montants en L Q880 zoom
Q880-3/0 d'une longueur de 3 m zoom

Caractéristiques techniques

Q - 3/0
MODÈLEQ640-2/0Q740-2/0Q880-2/0Q1080-2/0Q1380-2/0
Montants en L avec tubes de support33333
Montants en i avec tubes de support00000
Nombre de trous pour tubes de support par montant2525252525
Nombre de tubes par montant = étages9 (7 ou 13 en option)9 (7 ou 13 en option)9 (7 ou 13 en option)9 (7 ou 13 en option)9 (7 ou 13 en option)
Écartement174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux
Fixation des tubes de support : Système d’emboîtement pour ajustement de l’écartementOUIOUIOUIOUIOUI
Diamètre des tubes de support34 mm34 mm34 mm34 mm34 mm
Longueur utile des tubes de support640 mm740 mm880 mm1 080 mm1 380 mm
Surface des tubes de supportgalvaniséegalvaniséegalvaniséegalvaniséegalvanisée
Charge maximale par tube de support / niveau avec 3 tubes de support60 / 180 kg*50 / 150 kg*42 / 126 kg*35 / 105 kg*27 / 81 kg*
Charge maximale du chariot2 250 kg*2 250 kg*2 250 kg*2 250 kg*2 250 kg*
Roulettes pivotantes à roulements à billes et bandage en polyuréthane moulé6 x Ø 200 mm6 x Ø 200 mm6 x Ø 200 mm6 x Ø 200 mm6 x Ø 200 mm
Nombre de roulettes à frein33333
Profondeur x hauteur en mm880 x 1 810980 x 1 8101 120 x 1 8101 320 x 1 8101 620 x 1 810
Longueurs en option en mm800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000
Structure en acier peinteRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpre
Livré partiellement prémonté en carton, L x l x H en mm
Poids net/brut en kg
8 cartons par palette, L x l x H en mm

* Conditions : répartition homogène de la charge, sans choc

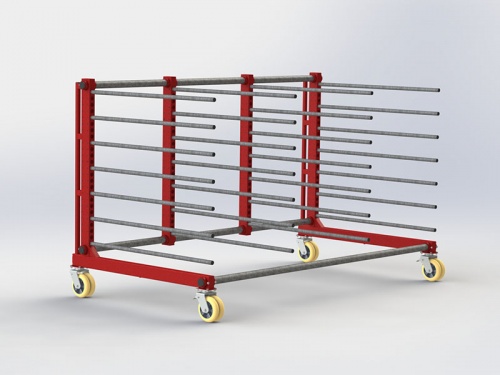

Q880-3/2 à 7 niveaux (étages) et longueur de 4 500 mm

Capacité accrue grâce à l’ajout de montants en i

Afin d’assurer un support optimal des pièces ou d’augmenter la charge maximale des différents niveaux, il est possible d’ajouter des montants en i à placer librement sur toute la longueur du chariot.

Quercus configuration 2/2

Les chariots à étagères JOWI Quercus en configuration 2/2 se composent de 2 montants en L avec tubes de support et roulettes ainsi que de 2 montants en i avec tubes de support sans roulettes. Les montants en L sont assemblés par 3 traverses (2 en option). 4 tubes de support par niveau.

Domaine d’utilisation :
Charge maximale par chariot 1 500 kg, profondeur utile de 640 mm à 1 380 mm et longueur de 800 mm à 6 000 mm
2 montants en L et 2 montants en i Q1080 zoom
Q1080-2/2 d'une longueur de 3 000 mm zoom

Caractéristiques techniques

Q - 2/2

MODÈLEQ640-2/0Q740-2/0Q880-2/0Q1080-2/0Q1380-2/0
Montants en L avec tubes de support22222
Montants en i avec tubes de support22222
Nombre de trous pour tubes de support par montant2525252525
Nombre de tubes par montant = étages9 (7 ou 13 en option)9 (7 ou 13 en option)9 (7 ou 13 en option)9 (7 ou 13 en option)9 (7 ou 13 en option)
Écartement174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux		174 mm / 7 niveaux
122 mm / 9 niveaux
70 mm / 13 niveaux
Fixation des tubes de support : Système d’emboîtement pour ajustement de l’écartementOUIOUIOUIOUIOUI
Diamètre des tubes de support34 mm34 mm34 mm34 mm34 mm
Longueur utile des tubes de support640 mm740 mm880 mm1 080 mm1 380 mm
Surface des tubes de supportgalvaniséegalvaniséegalvaniséegalvaniséegalvanisée
Charge maximale par tube de support / niveau avec 3 tubes de support60 / 240 kg*50 / 200 kg*42 / 168 kg*35 / 140 kg*27 / 108 kg*
Charge maximale du chariot1 500 kg*1 500 kg*1 500 kg*1 500 kg*1 500 kg*
Roulettes pivotantes à roulements à billes et bandage en polyuréthane moulé4 x Ø 200 mm4 x Ø 200 mm4 x Ø 200 mm4 x Ø 200 mm4 x Ø 200 mm
Nombre de roulettes à frein22222
Profondeur x hauteur en mm880 x 1 810980 x 1 8101 120 x 1 8101 320 x 1 8101 620 x 1 810
Longueurs en option en mm800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000 800 / 1 200 / 1 500 / 2 000 / 3 000 / 4 500 / 6 000
Structure en acier peinteRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpreRAL 3004 rouge pourpre
Livré partiellement prémonté en carton, L x l x H en mm
Poids net/brut en kg
8 cartons par palette, L x l x H en mm

* Conditions : répartition homogène de la charge, sans choc

Étage par étage : choisissez vous-même la hauteur

Étage par étage : choisissez vous-même la hauteur

Une clé Allen et quelques gestes suffisent pour régler la hauteur de chaque étage.
Extrêmement maniable

Extrêmement maniable

Même dans les espaces les plus réduits et à pleine charge, grâce aux roulettes orientables
à roulements à billes et bandage convexe.
Châssis « ciseaux » ou fixe : gain de place assuré

Châssis « ciseaux » ou fixe : gain de place assuré

Les chariots JOWI à châssis fixe vides peuvent être rangés les uns dans les autres.
Les chariots de type ciseaux offrent également un moyen simple de gagner de la place :
la longueur des chariots vides peut être réduite à une fraction de la longueur maximale en quelques gestes.
