Clip - Regalwagen Dabelju-B-VV
verstellbare Wagenlänge
Regalwagen mit verstellbarer Wagenlänge sind ideal für Beladung mit ähnlich langen Teilen ab 600 mm Länge. Die Wagen sind punktgenau längenverstellbar. Dank der stabilen Scherenkonstruktion sind keine zusätzlichen Querstreben notwendig.
B-780-X
Der flexible unter den verstellbaren Wagenlängen
Die Ausnahme unter den Regalwagen mit verstellbarer Wagenlänge bildet unsere Entwicklung Dabelju-VV. Dieses Modell ist längenverstellbar und hat 4 Auflagerohre pro Etage. Daher können Sie sowohl Teile mit ähnlichen Längen als auch kurze und lange Teile im selben Wagen ablegen.
Dabelju-B590-VV
Dabelju-B590-VV
Platz sparen im leeren Zustand
Mit wenigen Handgriffen reduzieren Sie die Länge leerer Wagen auf einen Bruchteil der maximalen Wagenlänge. Einfach die Exzenter-Hebel lösen, gewünschte Breite einstellen und Exzenter-Hebel wieder fixieren.Der Vielseitige:
Dabelju B-VV
Regalwagen mit stufenloser Längeneinstellung. Fixierung durch 2 Exzenterhebel.
Standardmäßige Ausstattung mit Fahrgestell T für doppelseitige Verwendung.
Einsatzbereich:
Einstellbar für Teile in unterschiedlichen Längen von ca. 200 bis ca. 2.500 mm und ca. 590 mm bzw. 780 mm Breite.
Standardmäßige Ausstattung mit Fahrgestell T für doppelseitige Verwendung.
Einsatzbereich:
Einstellbar für Teile in unterschiedlichen Längen von ca. 200 bis ca. 2.500 mm und ca. 590 mm bzw. 780 mm Breite.
Dabelju-B590-VV
Dabelju-B590-VV
Technische Daten
Dabelju B-VV
| MODELL | Dabelju B590-VV | Dabelju B780-VV |
| L-Steher mit Auflagerohren | 0 | 0 |
| i-Steher mit Auflagerohren | 4 (schwenkbar) | 4 (schwenkbar) |
| Anzahl Aufnahmen für Auflagerohre per Steher | 16 | 16 |
| Anzahl der Auflagerohre pro Steher = Etagen | 16 | 16 |
| Lichte Höhe | 66 mm | 66 mm |
| Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten Höhe | JA | JA |
| Auflagerohrdurchmesser | 23 mm | 23 mm |
| Nutzbare Länge der Auflagerohre | 590 mm | 780 mm |
| Maximale Belastung pro Auflagerohr/Etage mit 4 Auflagerohren | 15/60 kg* | 11/44 kg* |
| Maximale Belastung gesamter Wagen bei einseitiger/doppelseitiger Beladung | 150/200 kg* | 150/200 kg* |
| Lenkrollen kugelgelagert mit gegossenem Polyurethanlaufbelag | 4 x Ø 125 mm | 4 x Ø 125 mm |
| Davon Anzahl der Rollen mit Feststeller | 2 | 2 |
| Länge x Tiefe/Tiefe doppelseitig x Höhe in mm | 550 - 1.480 x 790/1.380 x 1.770 | 550 - 1.480 x 980/1.760 x 1.770 |
| Stahlkonstruktion lackiert | RAL 3004 purpurrot | RAL 3004 purpurrot |
| Versand teilmontiert im Karton L x B x H in mm | ||
| Gewicht netto / brutto in kg | ||
| 8 Kartons per Palette L x B x H in mm |
* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
Der Platzsparer:
B-X (bis 1,5 m)
Praktisch, verlässlich: Regalwagen mit stufenloser verstellberar Wagenlänge von 500 bis 1.500 mm. Fixierung durch 2 Exzenterhebel.
Einsatzbereich:
Ideal für die Beladung mit ähnlich langen Teilen ab 600 mm Länge bis ca. 3.000 mm Länge.
Einsatzbereich:
Ideal für die Beladung mit ähnlich langen Teilen ab 600 mm Länge bis ca. 3.000 mm Länge.
B590-X
B780-X
Technische Daten
B-X
| MODELL | B590-X | B780-X |
| L-Steher mit Auflagerohren | 2 | 2 |
| i-Steher mit Auflagerohren | 0 | 0) |
| Anzahl Aufnahmen für Auflagerohre per Steher | 16 | 16 |
| Anzahl der Auflagerohre pro Steher = Etagen | 16 | 16 |
| Lichte Höhe | 66 mm | 66 mm |
| Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten Höhe | JA | JA |
| Auflagerohrdurchmesser | 23 mm | 23 mm |
| Nutzbare Länge der Auflagerohre | 590 mm | 780 mm |
| Maximale Belastung pro Auflagerohr/Etage mit 2 Auflagerohren | 15/30 kg* | 11/22 kg* |
| Maximale Belastung gesamter Wagen | 200 kg* | 320 kg* |
| Lenkrollen kugelgelagert mit gegossenem Polyurethanlaufbelag | 4 x Ø 125 mm | 4 x Ø 125 mm |
| Davon Anzahl der Rollen mit Feststeller | 2 | 2 |
| Länge x Tiefe x Höhe in mm | 500 - 1.500 x 740 x 1810 | 500 - 1.500 x 930 x 1.810 |
| Stahlkonstruktion lackiert | RAL 3004 purpurrot | RAL 3004 purpurrot |
| Versand teilmontiert im Karton L x B x H in mm | 1.680 x 810 x 235 mm | 1.680 x 1.010 x 235 mm |
| Gewicht netto / brutto in kg | 62 / 70 kg | 71 / 79 kg |
| 8 Kartons per Palette L x B x H in mm | 1.680 x 810 x 2.030 mm | 1.680 x 1.010 x 2.030 mm |
B-XX (bis 3 m)
Regalwagen mit stufenloser Längeneinstellung von 500 bis 3.000 mm. Fixierung durch 2 Exzenterhebel.
Einsatzbereich:
Einstellbar für Teile in ähnlichen Längen von ca. 600 mm bis ca. 5.000 mm
Einsatzbereich:
Einstellbar für Teile in ähnlichen Längen von ca. 600 mm bis ca. 5.000 mm
B590-XX
B780-XX
Technische Daten
B-XX
| MODELL | B590-XX | B780-XX |
| L-Steher mit Auflagerohren | 2 | 2 |
| i-Steher mit Auflagerohren | 0 | 0 |
| Anzahl Aufnahmen für Auflagerohre per Steher | 16 | 16 |
| Anzahl der Auflagerohre pro Steher = Etagen | 16 | 16 |
| Lichte Höhe | 66 mm | 66 mm |
| Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten Höhe | JA | JA |
| Auflagerohrdurchmesser | 23 mm | 23 mm |
| Nutzbare Länge der Auflagerohre | 590 mm | 780 mm |
| Maximale Belastung pro Auflagerohr/Etage mit 2 Auflagerohren | 15/30 kg* | 11/22 kg* |
| Maximale Belastung gesamter Wagen bei einseitiger Beladung | 200 kg* | 320 kg* |
| Lenkrollen kugelgelagert mit gegossenem Polyurethanlaufbelag | 4 x Ø 125 mm | 4 x Ø 125 mm |
| Davon Anzahl der Rollen mit Feststeller | 2 | 2 |
| Länge x Tiefe x Höhe in mm | 500 - 3.000 x 740 x 1.810 | 500 - 3.000 x 930 x 1.810 |
| Stahlkonstruktion lackiert | RAL 3004 purpurrot | RAL 3004 purpurrot |
| Versand teilmontiert im Karton L x B x H in mm | ||
| Gewicht netto / brutto in kg | ||
| 5 Kartons per Palette L x B x H in mm |
* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung

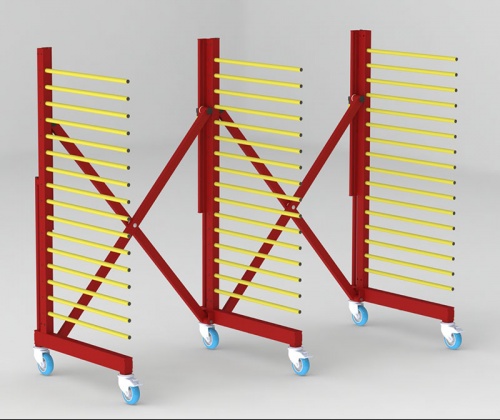

B-X3 (bis 3 m)
Regalwagen mit stufenloser Längeneinstellung von 500 bis 3.000 mm. Hat in der Mitte eine zusätzliche Abstützung durch den dritten L-Steher. Fixierung durch 3 Exzenterhebel.
Einsatzbereich:
Einstellbar für Teile in ähnlichen Längen von ca. 600 mm bis ca. 5.000 mm
Einsatzbereich:
Einstellbar für Teile in ähnlichen Längen von ca. 600 mm bis ca. 5.000 mm
B590-X3
B780-X3
Technische Daten
B-X3
| MODELL | B590-X3 | B780-X3 |
| L-Steher mit Auflagerohren | 3 | 3 |
| i-Steher mit Auflagerohren | 0 | 0 |
| Anzahl Aufnahmen für Auflagerohre per Steher | 16 | 16 |
| Anzahl der Auflagerohre pro Steher = Etagen | 16 | 16 |
| Lichte Höhe | 66 mm | 66 mm |
| Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten Höhe | JA | JA |
| Auflagerohrdurchmesser | 23 mm | 23 mm |
| Nutzbare Länge der Auflagerohre | 590 mm | 780 mm |
| Maximale Belastung pro Auflagerohr/Etage mit 3 Auflagerohren | 15/45 kg* | 11/33 kg* |
| Maximale Belastung gesamter Wagen | 320 kg* | 480 kg* |
| Lenkrollen kugelgelagert mit gegossenem Polyurethanlaufbelag | 6 x Ø 125 mm | 6 x Ø 125 mm |
| Davon Anzahl der Rollen mit Feststeller | 3 | 3 |
| Länge x Tiefe x Höhe in mm | 500 - 3.000 x 740 x 1.810 | 500 - 3.000 x 930 x 1.810 |
| Stahlkonstruktion lackiert | RAL 3004 purpurrot | RAL 3004 purpurrot |
| Versand teilmontiert im Karton L x B x H in mm | ||
| Gewicht netto / brutto in kg | ||
| 5 Kartons per Palette L x B x H in mm |
* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
