Picus für stehenden oder liegenden Transport

Das besonders flexible Modell für den stehenden Transport (Teil an Teil) großflächiger Platten und Rahmen wie z.B. Arbeitsplatten, Türen, Fenster und Rahmen. Durch Verwendung von Auflagerohren können Teile auch liegend transportiert werden.

Der Transportwagen ist nach hinten geneigt, um die Teile während des Transports sicher zu transportieren.

PI1-X (bis 1,5 m)

Praktisch, verlässlich, robust: Regalwagen mit stufenloser Längeneinstellung von 500 bis 1.600 mm. Fixierung durch 2 Exzenterhebel.


Einsatzbereich:
Für Platten/Teile mit ähnlichen Längen von ca. 600 mm bis ca. 3.000 mm.
PI360-X Zoom

Technische Daten

PI1-X (bis 1,5 m)
MODELLPicus PI1-360-X
L-Steher ohne Auflagerohre2
i-Steher mit Auflagerohren0
Anzahl Aufnahmen für Auflagerohre per Steher31
Anzahl der Auflagerohre pro Steher = Etagen0 (optional nach Bedarf bestellbar)
Lichte Höheje nach Anzahl der Auflagerohre
Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten HöheJA
Auflagerohrdurchmesser29 mm
Nutzbare Länge der Auflagerohre360 mm
Maximale Belastung pro Auflagerohr / pro Etage mit 2 Auflagerohren50 / 100 kg *
Maximale Belastung gesamter Wagen600 kg *
Lenkrollen kugelgelagert mit gegossenem Polyurethanlaufbelag4 x Ø 160 mm
Davon Anzahl der Rollen mit Feststeller2
Davon Anzahl der Rollen mit Richtungsfeststeller0 (optional 2)**
Länge x Tiefe x Höhe in mm500 - 1.600 x 750 x 1.970
Stahlkonstruktion lackiertRAL 3004 purpurrot
Versand teilmontiert im Karton L x B x H in mm
Gewicht netto / brutto in kg
8 Kartons per Palette L x B x H in mm

# Artikel lieferbar auf Sonderbestellung

* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
** nur als Sonderbestellung - nachrüsten nicht möglich

PI1-XX (bis 3 m)

Praktisch, verlässlich, robust: Regalwagen mit stufenloser Längeneinstellung von 500 bis 3.000 mm. Fixierung durch 2 Exzenterhebel.



Einsatzbereich:
Ideal für die Beladung mit ähnlich langen Teilen ab ca. 600 mm bis ca. 5.000 mm Länge.
PI360-XX Zoom

Technische Daten

PI1-XX (bis 3 m)
MODELLPicus PI1-360-XX
L-Steher ohne Auflagerohre2
i-Steher mit Auflagerohren0
Anzahl Aufnahmen für Auflagerohre per Steher31
Anzahl der Auflagerohre pro Steher = Etagen0 (optional nach Bedarf bestellbar)
Lichte Höheje nach Anzahl der Auflagerohre
Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten HöheJA
Auflagerohrdurchmesser29 mm
Nutzbare Länge der Auflagerohre360 mm
Maximale Belastung pro Auflagerohr / pro Etage mit 2 Auflagerohren50 / 100 kg *
Maximale Belastung gesamter Wagen600 kg *
Lenkrollen kugelgelagert mit gegossenem Polyurethanlaufbelag4 x Ø 160 mm
Davon Anzahl der Rollen mit Feststeller2
Davon Anzahl der Rollen mit Richtungsfeststeller0 (optional 2)**
Länge x Tiefe x Höhe in mm500 - 3.200 x 750 x 1.970
Stahlkonstruktion lackiertRAL 3004 purpurrot
Versand teilmontiert im Karton L x B x H in mm
Gewicht netto / brutto in kg
8 Kartons per Palette L x B x H in mm

# Artikel lieferbar auf Sonderbestellung

* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
** nur als Sonderbestellung - nachrüsten nicht möglich

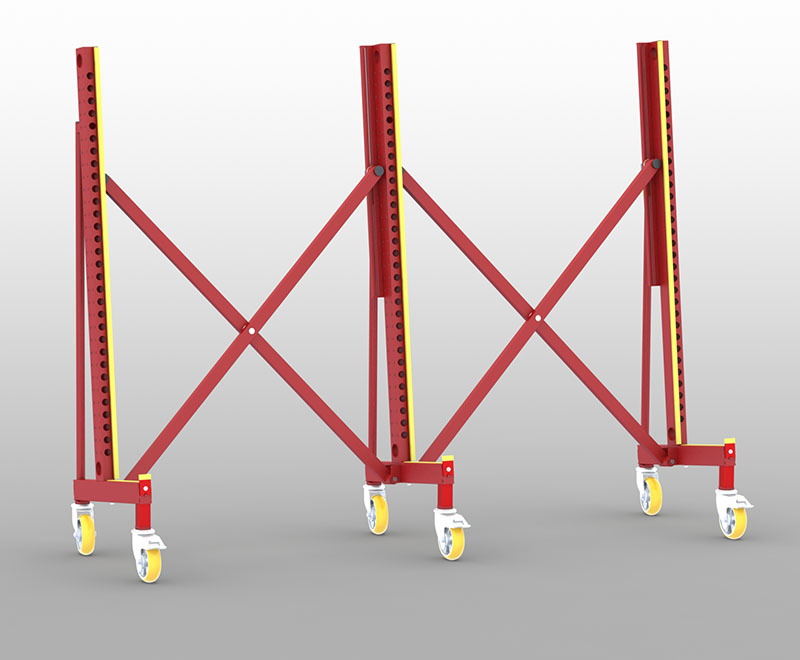

PI1-X3 (bis 3 m)

Praktisch, verlässlich, robust: Regalwagen mit stufenloser Längeneinstellung von 500 bis 3.200 mm. Fixierung durch 4 Exzenterhebel. Die abgestellten Teile haben eine zusätzliche Abstützung durch den dritten L-Steher.


Einsatzbereich:
Ideal für die Beladung mit ähnlich langen Teilen ab ca. 600 mm bis ca. 5.000 mm Länge, wenn eine zusätzliche Stütze in der Mitte benötigt wird.

Technische Daten

PI1-X3 (bis 3 m)
MODELLPicus PI1-360-X3
L-Steher ohne Auflagerohre3
i-Steher mit Auflagerohren0
Anzahl Aufnahmen für Auflagerohre per Steher31
Anzahl der Auflagerohre pro Steher = Etagen0 (optional nach Bedarf bestellbar)
Lichte Höheje nach Anzahl der Auflagerohre
Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten HöheJA
Auflagerohrdurchmesser29 mm
Nutzbare Länge der Auflagerohre360 mm
Maximale Belastung pro Auflagerohr / pro Etage mit 2 Auflagerohren50 / 150 kg *
Maximale Belastung gesamter Wagen600 kg *
Lenkrollen kugelgelagert mit gegossenem Polyurethanlaufbelag6 x Ø 160 mm
Davon Anzahl der Rollen mit Feststeller3
Davon Anzahl der Rollen mit Richtungsfeststeller0 (optional 2)**
Länge x Tiefe x Höhe in mm500 - 3.200 x 750 x 1.970
Stahlkonstruktion lackiertRAL 3004 purpurrot
Versand teilmontiert im Karton L x B x H in mm
Gewicht netto / brutto in kg
8 Kartons per Palette L x B x H in mm

# Artikel lieferbar auf Sonderbestellung

* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
** nur als Sonderbestellung - nachrüsten nicht möglich
